SL型管式冷卻器是引進日本技術制造的產品，冷卻管采用紫銅管軋制的散熱片，體積小、換熱面積大；采用螺旋導流板，使油流形成螺旋形均勻連續流動，克制了傳動折流產生的換熱死角，換熱效率高，壓力損失小。

該冷卻器水流有二流程和四流程兩種，油流有大流量（導流板大導程）和小流量 （ 導流板小導程 ）兩種。可根據要求選配。

二、技術規格

冷卻水：淡水

油側使用壓力：≤1MPa

水側使用壓力：≤0.5MPa

選用方法：計算需交換的熱量Q

a、根據油液溫度要求和流量計算

Q = c×ρ×q ( T1—T2 )

式中c—油的比熱容 ρ—油密度 q—油流量

T1—油入口溫度 T2 —油出口溫度

b、根據液壓系統發熱量計算

Q = P1—P2—P3

式中P1——液壓系統輸入功率

P2——輸出有效功率

P3——油箱、管道散熱功率

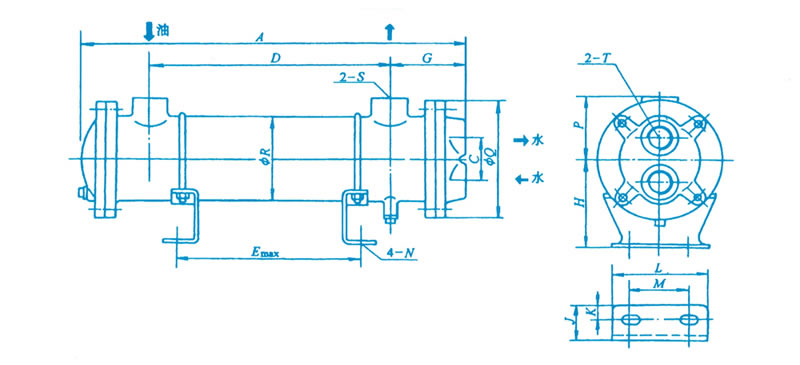

二、SL型管式冷卻器外型尺寸圖
